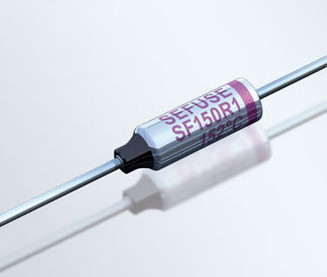

NEC SEFUSE
温度保险丝
自2013年起NEC推出新型号SF-R0系列温度保险丝，电流:10A 15A 电压:250Vac，它将逐步替代掉原来的SF-E系列，相比SF-E系列R0体积更小，由于小型号所以对环境温度的感应非常灵敏、TM值更高（温度保险丝的极限温度）、更好的中断负荷能力、低内阻（较低的自加热）、更快的响应速度、符合ROHS\REACH环保指令
如需了解NEC SF-R0系列温度保险丝更多参数如各类安规证书、规格书、样品、交期。。。请联系本公司。
型号温度：SF70R0（73℃）\SF76R0（77℃）\SF81R0（84℃）\SF90R0（94℃）\SF94R0（99℃）\SF113R0（113℃）\SF119R0（121℃）\SF129R0（133℃）\SF139R0（142℃）\SF144R0（144℃）\SF150R0（152℃）\SF167R0（167℃）\SF184R0（184℃）\SF188R0（192℃）\SF214R0（216℃）\SF229R0（229℃）\SF240R0（240℃）

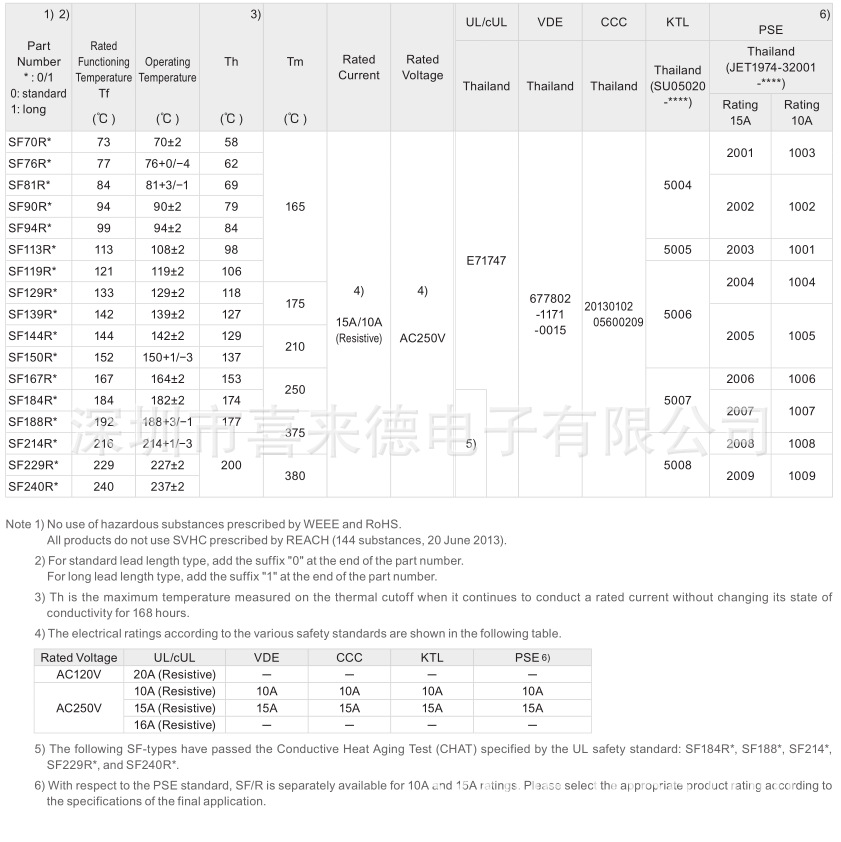

NECSF-R0系列温度保险丝规格参数如下图：

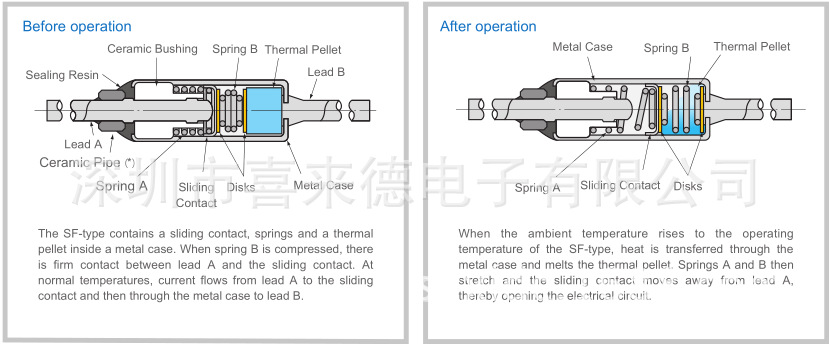

NECSF-R0系列温度保险丝内部结构图：

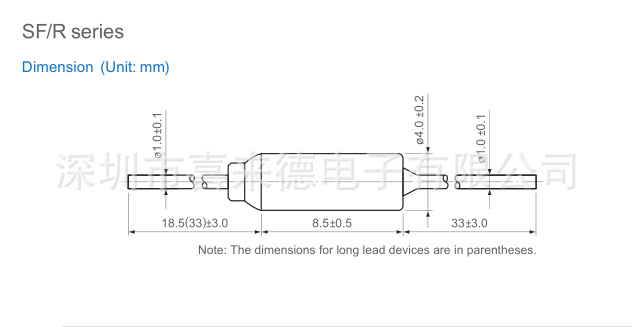

NECSF-R0系列温度保险丝尺寸图：

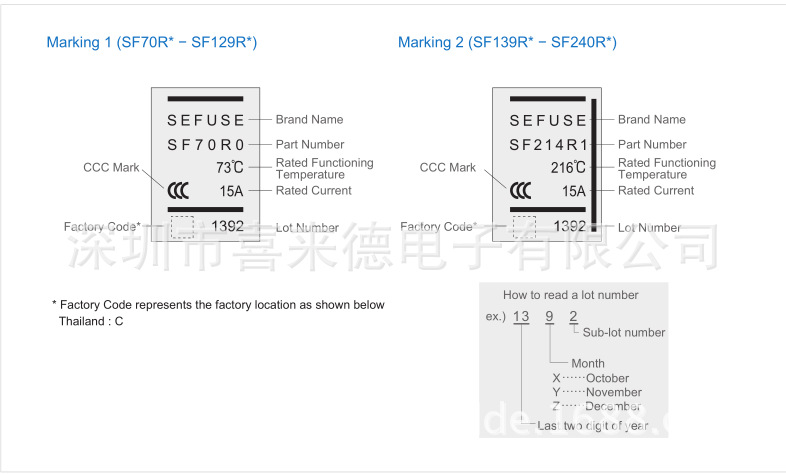

NECSF-R0系列温度保险丝表面印字：
■特长
●由于小型、所以对环境温度的感应非常灵敏。
●由于采用了密封构造、所以其特性因老化而引起的变动很小、具有很高的动作精度。
●为非复原型、所以动作后即使温度下降也不会复原。
●为适应不同的用途、备有SF型和SM型两种。
●SF型(SF/K系列除外)的封止部由于使用陶瓷的绝缘管，
即使是弯曲等操作时万一产生压力也无损其密封性。
●既符合日本的安全标准也符合其他国家的安全标准。
●不损坏生态环境的产品、符合WEEE（RoHS）规定已推出。
SF型温度过热保险管、使用AgCuO作为可动电极的原料、已取得世界多国的专利、例如美国和欧洲。
■用途
●电熨斗、热吹风机、电热炉、电热桌
●冰箱、电饭锅、电暖壶、咖啡壶
●空调机、换气扇、电风扇、电动缝纫机、煤气热水器
●变压器、电源、变换器、马达
●充电器、电池组、车用空调
●复印机、打印机、传真机、电源插头座
■正确使用温度过热保险管的注意事项
●请将温度过热保险管本体的通常使用温度设定在规定的温度
●请使用额定电流和额定电压。
●在使用前请仔细阅读使用注意事项。
■用语说明
●额定动作温度Tf（Rated Functioning Temperature）
指对温度过热保险管以安全规格规定的方法测定时的动作温度。
该温度在电气用品安全法的技术标准第一项中被称为公称动作温度，规定在该温度的±7℃的范围内动作。
在以IEC规格为基准的海外规格(UL、CSA、VDE、BEAB、CCC)中被称为Rated Functioning Temperature，规定在该温度的"+0 -10"的范围内动作。其简略符号在UL、CSA、VDE、BEAB、CCC中为Tf。
在SEFUSE™中，同时符合电气用品技术标准和IEC规格的规定温度被设为公称动作温度，显示在温度过热保险管的本体上。
●动作精度
初始状态下在温度过热保险管中通过低于10mA的检测电流、并在恒温箱（气体）中初始温度以0.5～1.0℃／分钟速度上升、测定温度过热保险管的动作温度范围。
本公司设定的产品规格与安全标准中规定的温度不同。
●保持温度Th、Tc（Holding Temperature）
在温度过热保险管中流过额定电流、能够连续维持导通状态168小时的最高温度。
简略符号中、UL、CSA中为Th。VDE、BEAB、CCC中作为选择部件同样以Tc表示。
●极限温度Tm（Maximum Temperature Limit）
在温度过热保险管动作后、不能再次导通的最高温度。
简略符号中、UL、CSA、VDE、BEAB、CCC、中称为Tm。
|
